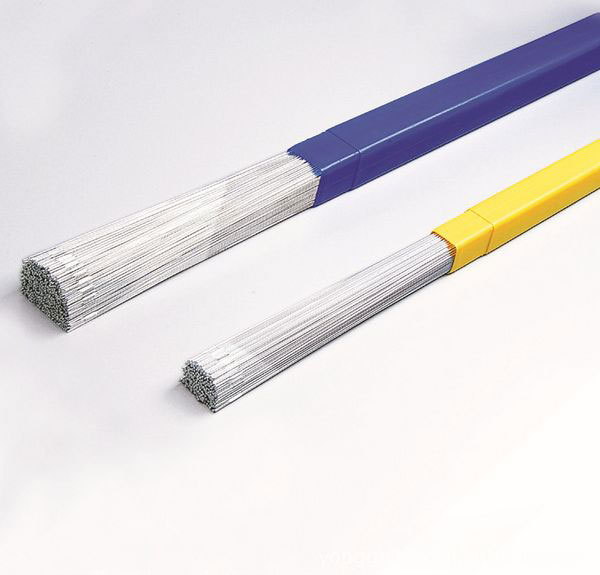

5183 varillas de soldadura tig de aluminio es una varilla de soldadura de aluminio TIG con un contenido de magnesio de 5% y mayor contenido de manganeso, tiene buena resistencia a la corrosión, alta resistencia, resistencia al calor, buena ductilidad. Después de que la soldadura de la costura de soldadura todavía es blanca, puede proporcionar un buen color para las uniones soldadas. Para algunas de las aleaciones, la resistencia de las uniones soldadas es ligeramente más alta que 5356 varillas de soldadura de aluminio tig.
Aplicacion:
utilizado como un metal de relleno para la soldadura por arco de argón de aleación de aluminio y magnesio (3% Mg), que se utiliza en la locomotora, recipientes a presión química, industria nuclear, construcción naval, refrigeración, calderería e industria aeroespacial.



Propiedad fisica
Densidad kg/dm3	Temperatura de fusión℃	Conductividad térmica  w/m•K	Coeficiente de expansión lineal  10¯6/K(20-100℃)	Conductividad eléctrica  % IACS
2.65	574-638	120	24.2	29



Propiedades mecánicas de soldadura(valor de referencia)
Fuerza de tensión(MPa)	Fuerza de rendimiento(MPa)	Elongacion (%)
275--300	125--140	15--20



ER5183 Varillas de soldadura de aleación de aluminio y aluminio
Clasificación	GB/T 10858-2008   AWS A5.10····       ER 5183
Composición típica en %	Si···················      ＜0.40 Fe···················     ＜0.40 Cu···················     ＜0.10 Mn·················         0.05—1.00 Mg·················         4.30—5.20 Cr·················          0.05—0.25 Zn··················          ＜0.25 Be··················          ＜0.0003 Ti··················            ＜0.15 Otras··············                 ＜0.05 Otras Total·········                        ＜0.15
Propiedades físicas (Valores aproximados)	0.2%límite elástico Rpo2 (Mpa)····       125  Resistencia a la tracción Rm (Mpa)·····           275 Elongacion A5 (L0=5d0) (%)······        17 Temperatura de prueba (℃）······           20
Rendimiento y uso	Este tipo de producto es ampliamente utilizado en material de soldadura general con el Mg de 4,5%, que se puede usar para unir o unir capas de aleaciones procesamiento en el mismo grado. Uso: recipiente a presión, nuclear, construcción naval, caldera, industria espacial ,etc .
Gas protector	Argón, helio o argón / mezclas de helio.
Dimensiones Φ	MIG — Rods (mm)： 0.8 ; 0.9 ; 1.0 ; 1.2 ; 1.6 ; 2.0 ; 2.4 TIG — rods（mm)： 1.6 ; 2.0 ; 2.4 ; 3.2 ; 4.0 ; 5.0 ; 6.0
Empaques de varillas	Mig Rods： S100/0.5kg 1Lb , S200/2kg , S270-S300/6kg-7kg

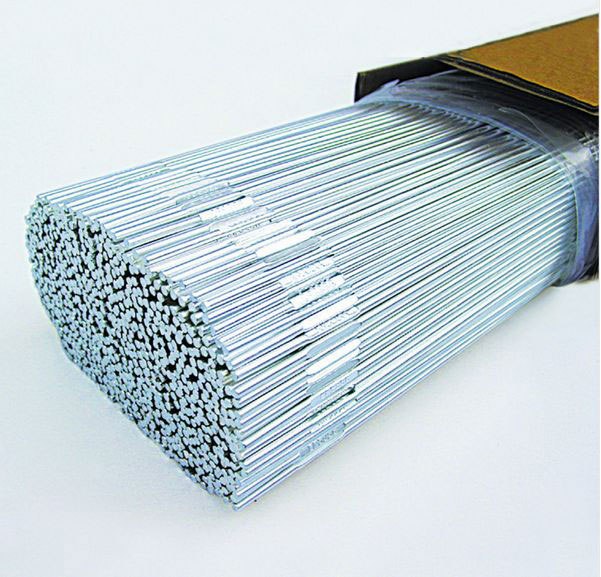

	Tig Rod ： 5/10kg     ·······     largo ：1000mm


Nota :

1. La varilla no se debe usar en estructuras de aleación de aluminio donde la temperatura de operación sea mayor de 65 grados, porque a esta temperatura la junta soldada se agrietará y se corroerá.

2. La soldadura debe ser estricta y clara en el borde de la soldadura de la película de óxido y aceite, de lo contrario causará la soldadura de costura de soldadura y causará el agujero, la escoria y otros defectos.

3. La soldadura puede usarse para sostener la placa de metal fundido, para asegurar la formación de la soldadura, y evitar el agrietamiento en caliente.（5183 varillas de soldadura tig de aluminio）
